Lực Kéo Đứt Của Cáp Thép: Bảng Tra Thông Số & Cách Tính Chuẩn Kỹ Thuật

Lực kéo đứt của cáp thép (Minimum Breaking Load - MBL) là giá trị tải trọng tối thiểu mà tại đó sợi cáp bị đứt lìa khi chịu lực kéo thẳng. Đây là thông số sống còn để các kỹ sư tính toán tải trọng làm việc an toàn (Safe Working Load - SWL) dựa trên hệ số an toàn (Safety Factor). Việc nắm vững bảng tra lực kéo đứt giúp đảm bảo an toàn tuyệt đối cho các hệ thống cẩu tháp, vận thăng và neo giằng công nghiệp. Tại Vật Tư Vina, toàn bộ sản phẩm cáp thép Hàn Quốc và liên doanh đều được kiểm định lực kéo đứt thực tế tại trung tâm Quatest, đảm bảo đúng thông số công bố trên CO/CQ.

1. Các thuật ngữ quan trọng cần biết

Trước khi tra cứu bảng số liệu, bạn cần phân biệt rõ các khái niệm sau để tránh nhầm lẫn trong thi công:

1. MBL (Minimum Breaking Load): Lực kéo đứt tối thiểu – là tải trọng gây phá hủy sợi cáp.

2. SWL (Safe Working Load) hoặc WLL: Tải trọng làm việc an toàn – là mức tải tối đa cho phép cáp vận hành hàng ngày.

3. Hệ số an toàn (f): Tỉ lệ giữa MBL và SWL.

   • Đối với cáp neo giằng: f thường từ 3 đến 4.

   • Đối với nâng hạ hàng hóa: f thường từ 5 đến 6.

   • Đối với nâng người: f tối thiểu phải bằng 10.

2. Bảng tra lực kéo đứt cáp thép phổ biến

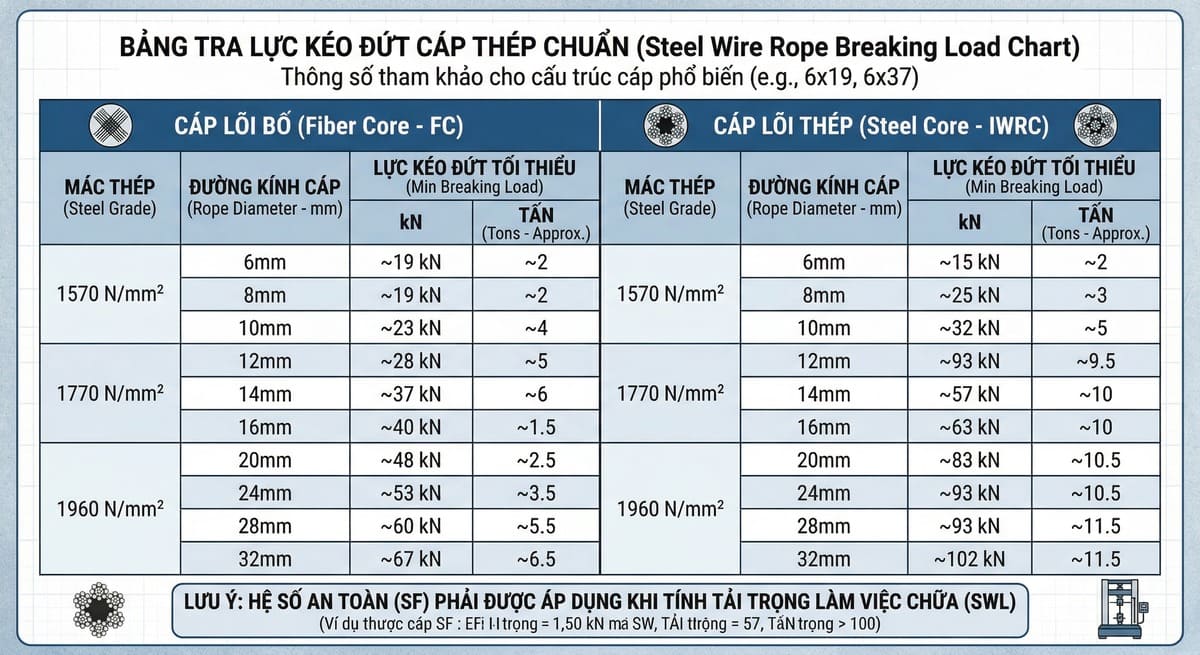

Dưới đây là bảng thông số lực kéo đứt tham khảo cho dòng cáp thép lõi thép (IWRC) mác 1770 N/mm² và 1960 N/mm²:

Công thức nhanh: Tải trọng phá hủy (Tấn) ≈ Lực kéo đứt (kN) / 9.81.

3. Cách tính lực kéo đứt cáp thép và tải trọng an toàn (H2)

Nếu không có bảng tra, bạn có thể áp dụng công thức thực nghiệm gần đúng cho các dòng cáp thép cacbon thông dụng:

Công thức tính SWL (Tải trọng an toàn):

$$SWL = \frac{d^2 \times 8}{f}$$

Trong đó:

• d: Đường kính cáp (inch).

• f: Hệ số an toàn.

Ví dụ: Với cáp Inox 304 phi 10mm, khi biết lực kéo đứt là 5.5 tấn và hệ số an toàn là 5, ta có: SWL = 5.5 / 5 = 1.1 Tấn.

4. Các yếu tố ảnh hưởng đến độ bền kéo của cáp (H2)

Lực kéo đứt thực tế có thể giảm xuống so với bảng tra nếu gặp các trường hợp sau:

• Số tao cáp và lõi: Cáp lõi thép (IWRC) luôn có lực kéo đứt cao hơn cáp lõi đay (FC) khoảng 10-15%.

• Góc nâng (Angle of Lift): Khi dùng sling cáp cẩu hàng, góc nâng càng lớn thì lực tác động lên sợi cáp càng tăng, làm giảm tải trọng an toàn. Thường phải dùng thêm ma ní để điều chỉnh hướng kéo.

• Độ mòn và han gỉ: Cáp bị gỉ sét bề mặt hoặc nổ sợi sẽ giảm 20-50% khả năng chịu lực. Với môi trường biển, nên dùng cáp lụa dầu hoặc inox để bảo vệ.

• Cách khóa đầu cáp: Sử dụng cóc kẹp cáp sai cách có thể làm giảm 20% hiệu suất lực kéo đứt của sợi cáp.

5. Câu hỏi thường gặp (FAQ)

Hỏi: Tại sao lực kéo đứt thực tế thường cao hơn bảng tra một chút?

Trả lời: Các nhà sản xuất uy tín luôn để một biên độ an toàn nhất định. Tuy nhiên, kỹ sư chỉ được phép tính toán dựa trên giá trị MBL tối thiểu mà hãng công bố để đảm bảo an toàn.

Hỏi: Có nên dùng cáp đến mức tải phá hủy không?

Trả lời: Tuyệt đối không. Cáp thép chỉ được phép làm việc trong phạm vi tải trọng an toàn (SWL). Việc chạm ngưỡng MBL sẽ khiến cáp biến dạng dẻo và đứt đột ngột, gây nguy hiểm đến tính mạng.

6. Mua cáp thép đúng tải trọng tại Vật Tư Vina

Việc chọn mua cáp thép dựa trên lực kéo đứt cần sự tư vấn chuyên sâu. Tại Vật Tư Vina, chúng tôi cam kết:

1. Cung cấp bảng thông số kỹ thuật chính xác cho từng lô hàng.

2. Hỗ trợ test lực kéo thực tế tại các trung tâm giám định độc lập.

3. Tư vấn hệ số an toàn phù hợp cho từng mục đích: từ cáp chống xoắn phi 6 cho tời mini đến cáp cẩu hạng nặng.
